一、电容值辨认
额外容量在三星贴片电容中通常运用三位数字来表明,前两位位有用数字,第三位为0的个数,R表明小数点,单位是pF。如:102 表明的容量为:10*102=1000pF。容量误差是三星电容实际容量离开额定容量分布范围,一般用代码的方式表示。
二、电压辨认
电容规划时的规划直流电压。关于无极电容,额外电压≤100 V通常叫做低压电容,而额外电压>100 V 称作(中)高压电容,常用的额外电压有6.3V,10V,16V,25V,50V,100V,200V,250V, 500V,1000V,2000V,3000V,4000V,5000V等。额外电压通常运用三位数字来表明,前两位位有用数字,第三位为0的个数,R表明小数点,单位是V。如:500 表明的电压为:50*100=50V。

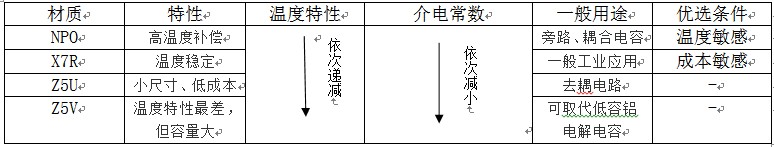

三、原料挑选
温度灵敏商品
优选NPO原料。NPO是一种最常用的具有温度补偿特性的MLCC。它的填充介质是由铷、钐和一些其它稀有氧化物构成的。C0G电容量和介质损耗最稳定,运用温度规模也最宽,在温度从-55℃到+125℃时容量改变为0±30ppm/℃,电容量随频率的改变小于±0.3ΔC。C0G电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是能够忽略不计的。其典型的容量相对运用寿命的改变小于±0.1%。
成本灵敏商品
优选X7R原料。X7R电容器被称为温度稳定型陶瓷电容器。X7R电容器温度特性次于C0G,当温度在-55℃到+125℃时其容量改变为15%,需求留意的是此刻电容器容量改变对错线性的。
介绍了这么多大家对三星电容有一定的了解了吧。此外,X7R电容器的容量在不一样的电压和频率条件下也是不一样的,它随时间的改变而改变,大概每10年改变1%ΔC,表现为10年改变了约5%。
